貴州盤江煤電智能三相電度表電力監控系統應用

發表時間：2022-04-12 人氣：1672 來源：原創

分享到：

貴州盤江煤電集團公司積極改變過去煤礦瓦斯重抽采輕利用的做法，集中力量加快推進開發利用工作，通過電力監控系統實現對電力監測實現利益最大化。

一、系統結構

咪雀電力監控和能耗管理系統以服務器、通訊設備、測控單元為基本工具，為企業的實時數據采集及遠程管理提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統。該系統主要采用分層分布式計算機網絡結構，貴州龍宮發電共有10臺微機保護裝置、56臺智能三相電度表以及78只P7D系列導軌式電能計量表。

二、咪雀電力監控系統功能

1.人機交互

采用全中文界面，顯示低壓配電系統電氣一次主接線圖，顯示配電系統設備狀態及相應實時運行參數，畫面定時輪巡切換;畫面實時動態刷新;模擬量顯示;開關量顯示;連續記錄顯示等。

2. 歷時事件

歷時事件查看界面主要為用戶查看曾經發生過的故障記錄、信號記錄、操作記錄、越限記錄提供方便友好的人機交互，通過歷史事件查看平臺，用戶可以根據自己的要求和查詢條件方便查看的歷史事件。

3. 數據庫建立與查詢

完成遙測量和遙信量定時采集，并且建立數據庫，定期生成報表，以供用戶查詢打印。

4.用戶權限管理

設置不同的權限組，防止因人為誤操作給生產，生活帶來的損失，實現配電系統的安全，可靠運行?？梢酝ㄟ^用戶管理進行用戶登錄、用戶注銷、修改密碼、添加刪除等操作。

5. 運行負荷曲線

定時采集進線及重要回路電流和功率負荷參量，自動生成運行負荷趨勢曲線，可以查看實時趨勢曲線或歷史趨勢線;

6.報表查詢和管理

把系統中處理的數據經過篩選、組合和統計生成用戶需要的報表數據。

實施方案：低壓配電柜采用智能三相電度表，有功電能的準確度0.5S級，帶有開關量輸入和繼電器輸出可實現“遙信”和“遙控”功能，并具備報警輸出。儀表帶有RS485通信接口，采用MODBUS-RTU協議。末端配電箱采用P7D系列的導軌式電能計量表，采用開口互感器二次接入。電能方面支持雙向有功、無功電能計量，并支持兩套時段表、4個時區、14個日時段、4種費率的復費率電能統計、支持4種大需量及發生時間統計，還具備開關量、測溫、液晶中文顯示、多種通訊接口及通訊規約。

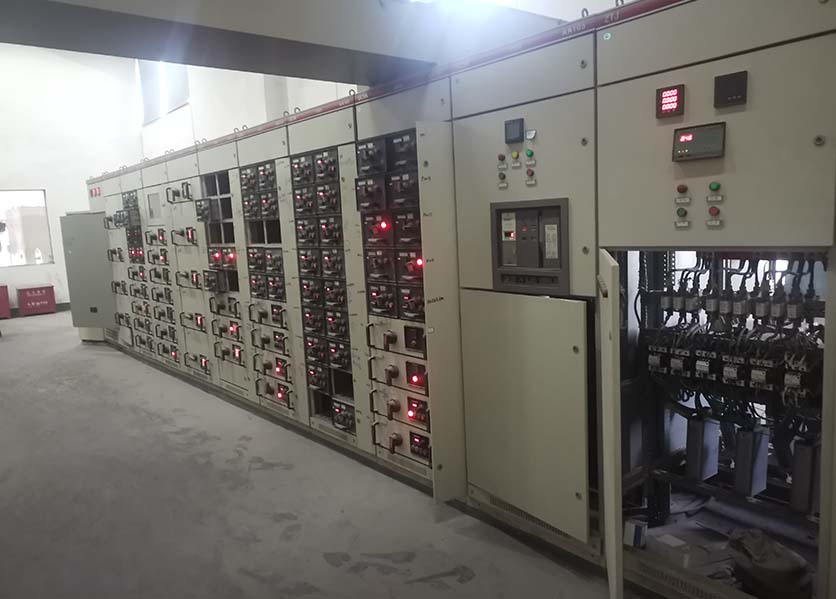

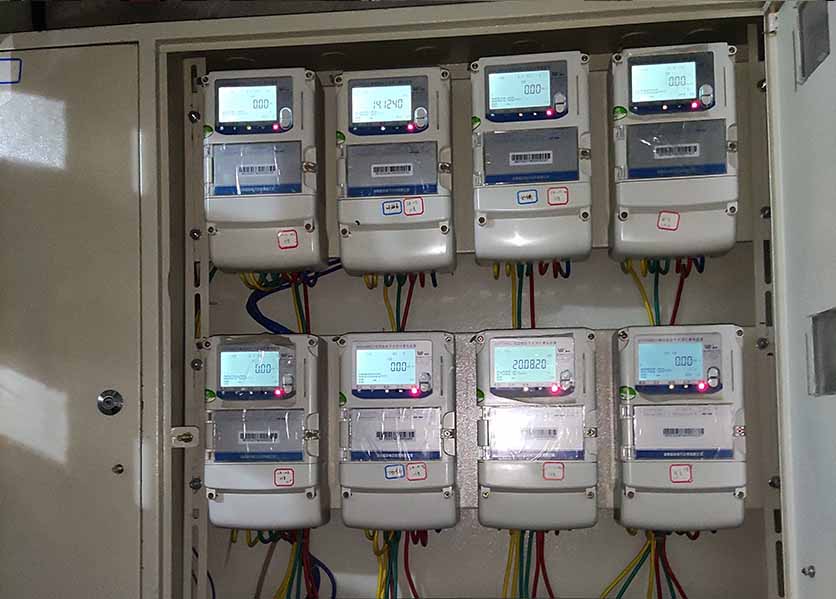

項目場景圖片：

智能三相電度表
